電機沒銘牌咋接線？老師傅私藏：看引線、測電阻、試轉向，一次接對

干電工常遇到 “棘手活”：倉庫翻出舊電機、工地上撿到無銘牌電機，想接線卻兩眼一抹黑 —— 不知道是單相還是三相，分不清主副繞組，怕接錯燒線圈，最后只能閑置。其實沒銘牌也能接，今天教你 3 步實操法，從判斷電機類型到試接通電，全是能上手的干貨，新手也能跟著做！

第一步：先分清 “單相電機” 還是 “三相電機”（別搞反�。�

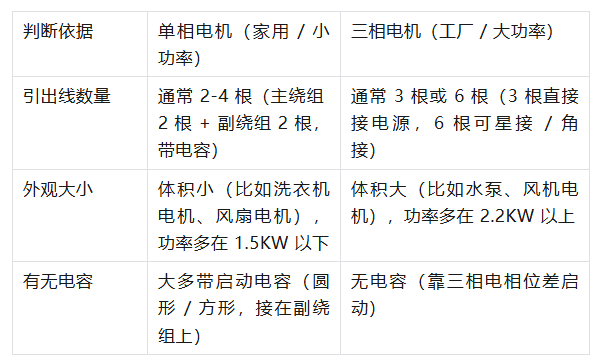

沒銘牌的電機，先看 “引出線數量” 和 “外觀”，30 秒就能初步判斷，避免后續接錯電壓燒電機：

實操技巧：用萬用表 “通斷檔（蜂鳴檔）” 輔助判斷：

若引出線有 4 根，兩兩相通（通斷檔響），且兩組電阻值不同→ 單相電機（兩組分別是主、副繞組）；

若引出線有 3 根，兩兩之間都通（響），且電阻值接近→ 三相電機（三相繞組平衡）；

若引出線有 6 根，分成 3 組相通（每組 2 根），且每組電阻值接近→ 三相電機（6 根線可星 / 角接）。

第二步：?jiǎn)蜗嚯姍C(jī)沒銘牌？按 “繞組電阻” 分主副，電容別瞎接。

單相電機

單相電機（比如舊洗衣機電機、風扇電機）沒銘牌，核心是 “找對主繞組、副繞組”，接錯電容或電源會燒線圈，按這幾步來：

01、用萬用表找 “主副繞組”（關鍵�。�

工具：數字萬用表（打到 “200Ω” 電阻檔）；

步驟：

① 把電機 4 根引出線編上號（比如 1、2、3、4）；

② 測 “1-2”“1-3”“1-4”“2-3”“2-4”“3-4” 的電阻值，記錄下來；

③ 電阻最小的兩組，就是 “主繞組” 和 “副繞組”（比如 1-2 電阻 5Ω，3-4 電阻 10Ω→ 1-2 是主繞組，3-4 是副繞組）；

④ 剩下的 “交叉測”（比如 1-3）電阻值會是 “主 + 副” 的和（5+10=15Ω），驗證分組沒錯。

02、接線步驟（帶電容的單相電機）

核心原則：主繞組接 “電源火線 + 零線”，副繞組串電容后，一端接主繞組火線，另一端接主繞組零線（或火線，調正反轉）；

實操舉例（舊洗衣機電機）：

① 主繞組（1-2）：1 接電源火線，2 接電源零線；

② 副繞組（3-4）：3 串電容后接 “主繞組的火線端（1）”，4 接 “主繞組的零線端（2）”；

③ 通電試轉：若轉向不對（比如洗衣機電機該正轉卻反轉），把副繞組的 “電容端” 改接主繞組的零線端（即 3 串電容接 2，4 接 1），轉向就變了。

03、避坑點（新手別踩�。�

電容容量別亂選：?jiǎn)蜗嚯姍C(jī)電容容量和功率匹配（比如 550W 電機選 10-15μF，1.5KW 電機選 20-30μF），容量太小啟動不了，太大燒副繞組；

測電阻時斷電：電機若剛停轉，繞組有殘余電荷，先放電再測，不然萬用表會跳數；

試轉先空載：第一次通電別帶負載（比如風扇電機別裝扇葉，水泵別接水管），若有異響、冒煙，立刻斷電。

第三步：三相電機沒銘牌？按 “繞組電阻 + 試轉” 定接線，電壓別瞎懟。

三相電機

三相電機（比如舊水泵、車間風機）沒銘牌，最怕接錯電壓（比如 380V 電機接 220V 轉不動，220V 電機接 380V 燒繞組），按 “先測繞組→ 試接低電壓→ 看狀態” 來：

01、先判斷 “繞組組數”（3 根線 / 6 根線）

3 根引出線：直接測三相電阻，若 A-B、B-C、C-A 電阻值接近（比如都在 5Ω 左右），說明是 “已接好星型或角型” 的電機，直接接對應電壓試轉；

6 根引出線：先分組（用通斷檔找 3 組相通的線，比如 1-4、2-5、3-6 各為一組），每組電阻值接近，就是 “星 / 角接兩用” 電機。

02、試接方法（關鍵是 “低電壓先試”）

情況 1：3 根引出線，不知道電壓（380V/220V）

① 先接 220V 三相電（比如用變頻器輸出 220V，或接家用 220V 的 “假三相”—— 不推薦，最好找正規三相電源）；

② 通電 10 秒：若電機轉得慢、有 “嗡嗡” 聲，說明電壓不夠（是 380V 電機），斷電后改接 380V；

③ 若電機轉得順暢、無異響，手摸外殼不燙，說明電壓匹配（是 220V 電機）。

情況 2：6 根引出線，不知道星接 / 角接

① 先接 “星型（Y 接）”：把 3 組繞組的 “尾端” 連一起（比如 4、5、6 接一塊），首端（1、2、3）接 380V；

② 通電試轉：若轉速正常、電流穩定（用鉗形表測三相電流，差值不超 10%），就是星接；

③ 若轉得慢、電流大（超額定值），斷電改 “角接（Δ 接）”：1 接 6、2 接 4、3 接 5，再接 380V 試轉（角接電壓是星接的√3 倍，別接錯）。

03、實戰實例（舊三相水泵電機）

現象：6 根引出線，無銘牌，測每組電阻 5Ω（3 組平衡）；

• 第一步：星接試轉（4、5、6 連，1、2、3 接 380V），通電后水泵轉得慢，出水量小，鉗形表測電流 20A（偏大）；

• 第二步：改角接（1 接 6、2 接 4、3 接 5），再通電，水泵轉得快，出水量正常，電流 12A（穩定），說明是角接電機；

• 第三步：摸外殼 10 分鐘，溫度不超 60℃，確定接線正確。

04、避坑點（老電工也注意�。�

• 試轉別超 30 秒：沒確定電壓前，每次通電別超過 30 秒，避免繞組過熱；

• 測電流必做：用鉗形表測三相電流，若某一相電流是其他兩相的 2 倍以上，說明繞組有短路，別繼續接；

• 大功率電機先降壓?jiǎn)��?dòng)：7.5KW 以上電機，哪怕確定電壓，也別直接全壓?jiǎn)��?dòng)（用星三角啟動器），避免沖擊電流燒電機。

最后：沒銘牌電機接線 “3 個通用原則”（保命又保電機）

1.安全第一：斷電操作 + 絕緣檢測

接線前用萬用表 “2500V 絕緣檔” 測繞組對地絕緣（比如電機外殼），電阻≥0.5MΩ 才能接（不然漏電觸電）；通電時戴絕緣手套，旁邊備著漏電保護器。

2.試轉必空載：先看再摸

第一次通電別帶負載，先看 “轉得順不順、有無異響”，再摸 “外殼燙不燙”，有問題立刻斷電 —— 空載時即使接錯，也能及時止損，避免燒線圈。

3.記 “特征”：幫下次接線

接好后在電機上貼個標簽，寫清 “單相 / 三相、電壓、接線方式”（比如 “單相 220V，主 1-2，副 3-4 串 15μF 電容”），下次再用不用重新測。

沒銘牌的電機不是 “廢鐵”，只要摸透繞組規律、敢試敢測，就能變廢為寶。
